介绍

Azure Pipelines 是 Azure DevOps（SaaS 平台）的一个组件，是一个自动化 CI/CD 的“流水线”。类似的技术有GitHub Actions 和 Jenkins。

作为使用者，我们只需要在 YAML 中定义各个任务，触发 Pipeline，Azure Pipelines 就能帮我们自动执行这些任务。

那么，任务是怎么被执行的呢？是否存在并行任务上限？我们怎样设计更高效地定义 YAML，从而让一次 Pipeline 更快地跑完呢？—— 本文将从任务调度的角度，解析 Azure Pipelines 的架构。在探讨的过程中，上述问题自然能得到解答。

Azure Pipelines 术语

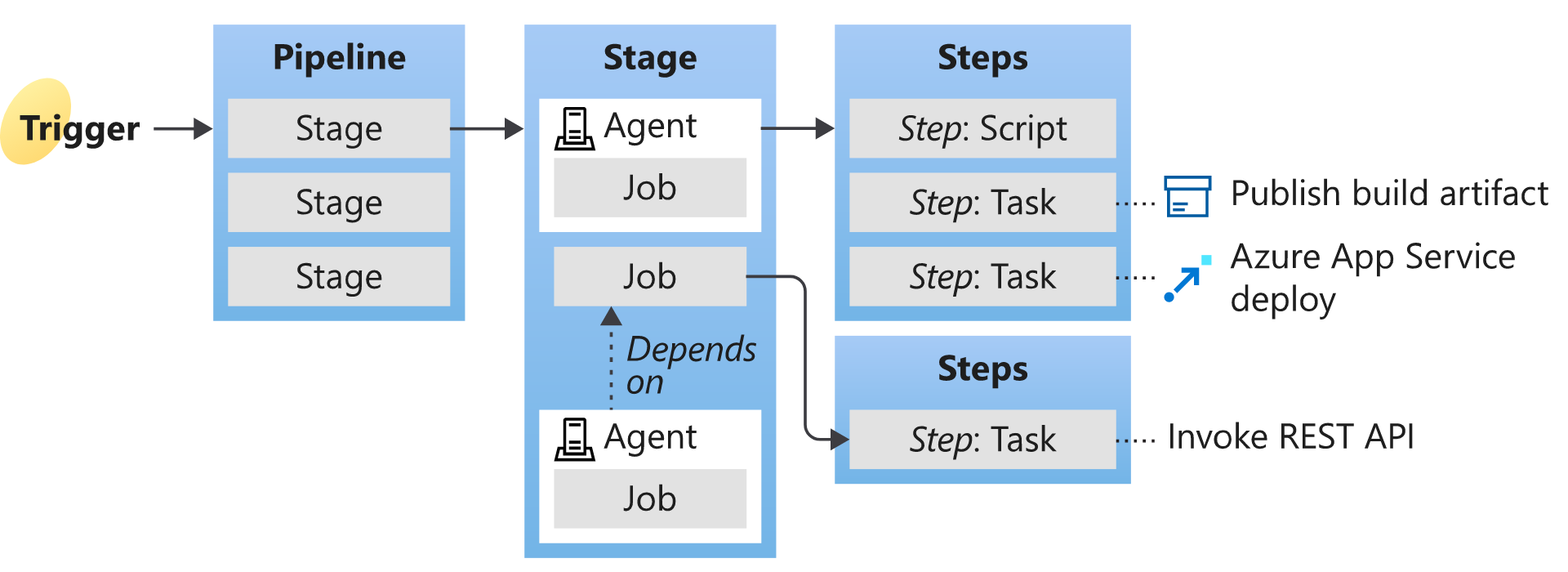

对于 Azure Pipelines 的使用者，一个 YAML 文件唯一定义了一条 Pipeline 的运行逻辑：

  • 一条 Pipeline 可以包含多个 Stage
  • 一个 Stage 可以包含多个 Job
  • 一个 Job 可以包含多个 Step
  • 一个 Step 可以包含多个 task

对于 Azure Pipelines 本身，当一条 Pipeline 被触发，它需要调用计算资源，去执行 Pipeline 的逻辑。具体来说，会有一台机器（agent）负责执行一个 job。

一个 job 只会在一台 agent 上跑，它不会被进一步地拆分。而一条 Pipeline 的所有 job 可能会分配给不同的 agent 去执行。

这种分配是如何完成的呢？

Azure Pipelines 任务调度

Azure Pipelines 的任务调度是一种典型的分布式任务调度模型（类似的技术有QUARTZ 和 xxl-job）：

  • Azure Pipelines 上有一个**『任务队列』**，里面存放着所有待运行的 job（既指任务调度模型中的 Job/Task，又指 Pipeline 中的 job 术语）
  • Agent 是 Worker，它会定时地查看**『任务队列』**中是否有 job 要运行。如果有，则某一台 Agent 会竞争获得执行该 Job 的权利，同时获得访问相应资源的权限。此时，它就可以开始执行这个 job 了。

因此，一条 Pipeline 是这样执行的：

  1. 触发 Pipeline。Azure Pipelines 解析 YAML，拆分为多个 Job，存入『任务队列』中。
  2. 假如此时有空闲的 Agent，说明『任务队列』此时为空。那么，它监听到了任务队列中加入新 job 后，开始与其他 Agent（假如有的话）竞争执行该 job。
    • 竞争成功，开始执行；
    • 竞争失败，继续监听；
  3. 假如此时没有空闲的 Agent，则说明『任务队列』之前已经有 job 了，或者没有 Agent 跑完自己之前领取的 job。那么这些新产生的 job 就会有序地等待 Agent 来执行。（job 按照 Pipeline 触发的时间来排队等待，因此是公平的）

Parallel Jobs

任务调度框架意味着并行（parallel）。这也意味着，我们在定义 YAML 时，应该将没有依赖的 Steps 或 Tasks 提升为 Jobs，使得它们能够并行执行，缩短运行时间。

在实习过程中，却鲜有人这样做，大家都用着默认的 Steps 级别，即使大部分 Agents 经常是空闲的。🤔

那么，既然一个新 job 能否立刻执行取决于空闲 Agent 的存在，增加 Agent 的数量是否就能提高整体的吞吐量（单位时间内执行完成的 job 数量）呢？—— 很遗憾，并不是。

微软毕竟要靠 Azure 盈利的，他们又提出了 『Parallel Jobs』这个概念，表示能并行执行的 job 上限。这个量是需要购买的。

也就是说，如果想并行跑 job，我们不仅需要购买 Azure VM agents，还需要购买 Parallel Jobs。即使我们自己有很多台机器，也还是需要购买 Parallel Jobs。
